Durchlauferhitzer absichern [+Tabelle mit passenden Kabelquerschnitten und Warnungen]
Um einen Durchlauferhitzer korrekt abzusichern, muss zunächst ermittelt werden, welcher Leitungsquerschnitt benötigt wird. Ansonsten besteht die Gefahr von Kabelbränden. Bei größeren Durchlauferhitzern wird ein umso größerer Leitungsquerschnitt verwendet.
Inhalte
- 1 Kabelquerschnitte – Tabelle:
- 2 Wichtiger Hinweis (Warnung)
- 3 Durchlauferhitzer richtig anschließen – ausführliches Video:
- 4 Wann benötige ich welche Sicherung?
- 5 Durchlauferhitzer absichern mit Sicherungsautomat – aktuelle Bestseller für Sicherungsautomaten im Vergleich:
- 6 Video zum Ratgeber:
- 7 Was sollte ich tun, wenn der Kabelquerschnitt im Haus nicht ausreicht?
Hier finden Sie die mindest Querschnittgrößen der Durchlauferhitzer, die am häufigsten nachgefragt werden:
- Durchlauferhitzer mit 18 kW Leistung: Leitungsquerschnitt mindestens 6 qmm, 25 A – Sicherung.
- 21 kW Leistung: Leitungsquerschnitt mindestens 6 qmm, 32 A – Sicherung.
- 24 kW Leistung: Leitungsquerschnitt mindestens 10 qmm, 35 A – Sicherung.
- 27 kW Leistung: Leitungsquerschnitt mindestens 10 qmm, 40 A – Sicherung.
Kabelquerschnitte – Tabelle:
Eine ausführlichen Tabelle für alle Durchlauferhitzergrößen finden Sie hier:
Anschlussleistung/Nennleistung [kW] | Spannung [V] | Leitungsquerschnitt [mm²] | Leiternenndurchmesser [mm] |
3,5 kW | 230 V | 1,5 mm² | 1,38 mm |
4,4 kW | 230 V | 2,5 mm² | 1,78 mm |
5,7 kW | 230 V | 4 mm² | 2,26 mm |
6,5 kW | 400 V | 2,5 mm² | 1,78 mm |
11 kW | 400 V | 2,5 mm² | 1,78 mm |
12 kW | 400 V | 2,5 mm² | 1,78 mm |
13,5 kW | 400 V | 2,5 mm² | 1,78 mm |
15 kW | 400 V | 4 mm² | 2,26 mm |
18 kW | 400 V | 6 mm² | 2,76 mm |
21 kW | 400 V | 6 mm² | 2,76 mm |
24 kW | 400 V | 6 mm² | 2,76 mm |
27 kW | 400 V | 10 mm² | 3,57 mm |
Quelle: https://www.ikz.de/ikz-archiv/2002/24/0224078.php
Wichtiger Hinweis (Warnung)
Wer sich nicht mit Elektronik auskennt, sollte unbedingt einen Fachmann für die Installation und Absicherung des Durchlauferhitzers beauftragen.
Für die Absicherung eines Durchlauferhitzers sollte immer ein Fachmann hinzugezogen werden
Durchlauferhitzer richtig anschließen – ausführliches Video:
Wann benötige ich welche Sicherung?
Durchlauferhitzer absichern mit Sicherungsautomat – aktuelle Bestseller für Sicherungsautomaten im Vergleich:
- Leitungsschutzschalter 5SL für den sicheren Kurzschluss- und Überlastschutz für Standardanwendungen im Wohn- und Zweckbau.
- Werkzeuglose Montage und Demontage des Geräts; einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene.
- Weitere Siemens SENTRON Schutzschaltgeräte können schnell und einfach mit den Siemens Stiftsammelschienen 5ST3 verbunden werden.
- Für Leitungsschutz nach DIN VDE 0641 Teil 11, 3polig 230/400 V/AC

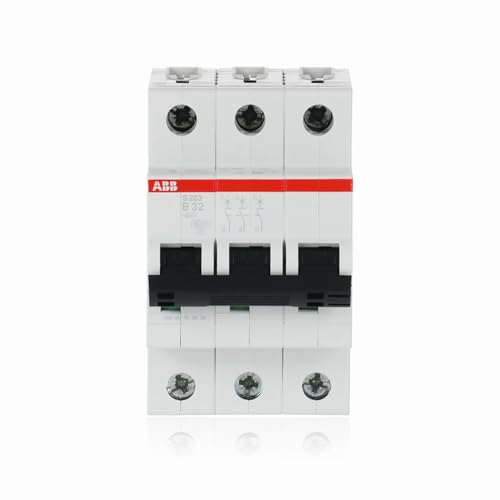

- ABB
- 2609699
- ✅【Produktparameter】Polzahl: 3P, Nennstrom: 32A, Nennbetriebsspannung: 400V AC, Ausschaltvermögen: 6kA. Der Current Circuit Breaker gilt für Heimdekoration, Ingenieurbau, ländliche Netzwerktransformation und andere Projekte, die Ihre Grundbedürfnisse erfüllen können.
- ✅【Doppelter Schutz】Fehlerstromschutzschalter werden verwendet, um Stromkreise vor Überlastung und Kurzschluss zu schützen. Wenn ein elektrischer Schlag oder Strom einen vorgegebenen Wert überschreitet, kann der Leistungsschalter die Stromversorgung in kurzer Zeit automatisch unterbrechen, um Leckageunfälle zu vermeiden.
- ✅【Hohe Empfindlichkeit】Hohes Ausschaltvermögen, kleiner Strom kann auch erfasst werden, schnelle Reaktion, empfindlicherer Schutz. Lassen Sie sich bequemer verwenden.
- ABB Stotz S undJ Sicherungsautomat S 201-C 32 Sicherungsautomat ABB Stotz S undJ 2CDS251001R0324 S 201-C 32
- Nennstrom: 32A; Auslösecharakteristik: C; Polzahl: 3P
- Versorgungsspannung: 230/400 V AC; Frequenz: 50Hz
- Bemessungsschaltvermögen: 6kA
- Leckschutzschalter mit Überlast- und Kurzschlussschutz, können zum Schutz von Stromkreisen gegen Überlast und Kurzschluss verwendet werden, stehen unter normalen Umständen nicht als häufiges Schalten von Leitungen zur Verfügung.
- Wenn ein elektrischer Schlag oder ein Leckstrom eines Schaltkreises einen vorgegebenen Wert überschreitet, kann der Fehlerstromschutzschalter die Stromversorgung in kurzer Zeit automatisch abschalten, um die persönliche Sicherheit zu gewährleisten und Unfälle durch Gleichstrom zu verhindern
- Umweltfreundlich, mit guter Widerstandsfähigkeit gegen Kraft und Rost.
- Hager Leitungsschutzschalter MBN332
- Leitungsschutzschalter
- Hager
Video zum Ratgeber:
Was sollte ich tun, wenn der Kabelquerschnitt im Haus nicht ausreicht?
Wenn das Kabel für den gewünschten Durchlauferhitzer zu dünn ist, kann es ausgetauscht werden. Der Austausch sollte immer von einem Experten durchgeführt werden!
Eine zweite Option besteht darin, sich nach einem alternativen Durchlauferhitzer umzusehen, der weniger Watt benötigt. Spezielle Durchlauferhitzer für den Wasserhahn oder Untertischgeräte benötigen zum Beispiel häufig deutlich weniger Watt und können teilweise sogar mit einer normalen Steckdose verbunden werden.
Letzte Aktualisierung am 22.09.2023 um 23:44 Uhr / Affiliate Links / Bilder von der Amazon Product Advertising API
Kommentare
Volker Februar 4, 2023 um 7:13 am
Hallo,
ich habe mir ein altes Haus gekauft wobei ich feststellte, dass der Durchlauferhitzer nicht dem Kabeldurchschnitt entspricht, wie es sein sollte. Bei meinem sind es die normalen 380 V mit 2,5 mm² und 4 mm² Kabeldurschnitt. Beim Benutzen (Duschen) stellte ich aber bis heute keine Probleme fest – trotz allem würde mich Interessieren was passieren kann? Muss ich das alles austauschen lassen?
Vielen Dank im Voraus!
Gruß Volker
Jonas Juli 26, 2023 um 10:51 am
Hallo Volker,
es ist wichtig, dass die elektrische Installation, insbesondere bei Geräten mit hohem Stromverbrauch wie Durchlauferhitzern, den geltenden Sicherheitsstandards entspricht. Die Kabeldimensionierung ist ein wichtiger Aspekt dabei.
Ein zu geringer Kabelquerschnitt kann zu einer Überhitzung des Kabels führen, da der elektrische Widerstand in einem dünneren Kabel höher ist. Dies kann im schlimmsten Fall zu einem Kabelbrand führen. Zudem kann es zu einer verringerten Leistungsfähigkeit des Durchlauferhitzers kommen.
Die genauen Anforderungen an den Kabelquerschnitt können je nach Leistung des Durchlauferhitzers und Länge des Kabels variieren. In vielen Fällen wird für Durchlauferhitzer jedoch ein Kabelquerschnitt von mindestens 6 mm² oder sogar 10 mm² empfohlen.
Ich würde Ihnen dringend empfehlen, einen qualifizierten Elektriker zu beauftragen, um die Situation zu beurteilen. Dieser kann die genauen Anforderungen für Ihre spezifische Situation ermitteln und gegebenenfalls notwendige Anpassungen vornehmen. Es ist wichtig, dass solche Arbeiten von einem Fachmann durchgeführt werden, da Arbeiten an der elektrischen Installation gefährlich sein können und spezielle Kenntnisse und Fähigkeiten erfordern.
Bitte beachten Sie, dass dies allgemeine Informationen sind und nicht als spezifischer Ratschlag für Ihre Situation gedacht ist.
Klaus Schmid Februar 27, 2023 um 11:39 am
Habe im EFH eine Hausanschluß-Sicherung von 3x50A und im Verteilerkasten Hauptsicherungen von 3x32A Diazed.
Der Durchlauferhitzer der da in Frage käme, hat 21 kWh und braucht damit auch 3x32A Sicherungen.
Die Frage ist nun, der DLE kann sich ja nicht auf die Hauptsicherung im Verteilerkasten verlassen, der braucht doch noch eine eigene Sicherung vor der Hauptsicherung im Verteilerkasten, und diese Sicherung müsste wiederum kleiner sein als die 32A (wohl um den Faktor1,6?). Das hieße doch ein DLE ist hier nicht einsetzbar, oder?
Jonas Februar 27, 2023 um 3:04 pm
Es ist korrekt, dass ein Durchlauferhitzer eine eigene Sicherung benötigt, die vor den Hauptsicherungen im Verteilerkasten platziert werden muss. Diese Sicherung sollte entsprechend der Nennstromstärke des Durchlauferhitzers ausgelegt sein. Die Sicherung sollte jedoch nicht kleiner als die Nennstromstärke des Durchlauferhitzers sein, da dies zu einem Auslösen der Sicherung führen kann.
Es gibt jedoch Durchlauferhitzer mit niedrigerer Nennstromstärke, die möglicherweise besser geeignet sind. Eine Möglichkeit wäre, einen Durchlauferhitzer mit einer Nennstromstärke von 3x25A oder sogar 3x16A zu wählen, der dann mit entsprechenden Sicherungen abgesichert werden kann. Es ist jedoch wichtig zu beachten, dass ein kleinerer Durchlauferhitzer möglicherweise nicht ausreichend warmes Wasser liefern kann, wenn mehrere Wasserhähne gleichzeitig benutzt werden.
Es ist auch möglich, die elektrische Leistung des Durchlauferhitzers zu reduzieren, indem man die Temperatur des Wassers verringert oder die Durchflussrate reduziert. Dies kann die benötigte Nennstromstärke verringern und einen kleineren Durchlauferhitzer ermöglichen.
